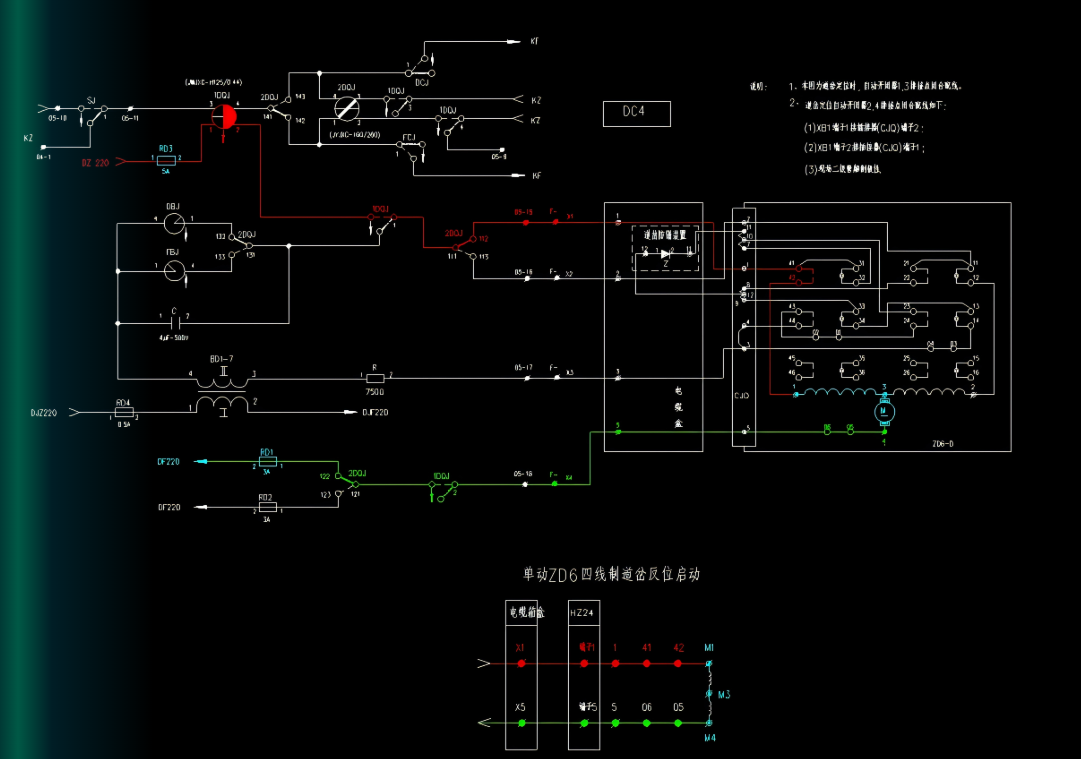

ZD6 道岔控制电路图详解
✍️ 信小通 · 电路 · 📅 2026-05-13

ZD6 道岔控制电路是信号工必须精通的经典电路,包含动作电路和表示电路两大部分。本文详解其识图要点。

一、电路组成

1. 动作电路:控制转辙机电动机正反转,实现道岔定位/反位转换;

2. 表示电路:反映道岔实际位置,向控制台传送定位/反位表示;

3. 辅助电路:断相保护(交流)、摩擦连接器保护等。

二、动作电路识读

1. 定位→反位:按压反位按钮后,道岔继电器动作,接通电机反转回路,转辙机转换;

2. 反位→定位:操作定位按钮,电机正转,道岔转回定位;

3. 关键接点:道岔启动继电器(1DQJ)、道岔转换继电器(2DQJ)的接点组成了电机换向电路;

4. 自动开闭器接点:转换到位后自动断开动作电路、接通表示电路。

三、表示电路识读

1. 定位表示:表示继电器(DBJ)经自动开闭器定位接点构成回路,吸起表示道岔在定位;

2. 反位表示:反位继电器(FBJ)经反位接点吸起;

3. 表示继电器"双断"检查:定位、反位表示电路互为联锁,防止同时表示。

四、常见故障与识图对应

1. 道岔不转换:检查动作电路——1DQJ是否吸起、电机电源是否到位、接点是否接触;

2. 无表示:检查表示电路——表示继电器线圈、接点、配线;

3. 表示与位置不符:多为接点调整不当或机械位置偏差。

五、学习建议

把图纸上的接点编号与实际转辙机内部自动开闭器对应起来,边看图边看实物,理解会更深。
