看懂信号图纸是信号工的基本功。本文介绍信号图纸的常见符号和识图方法，帮助初学者建立看图思维。

一、常见图形符号

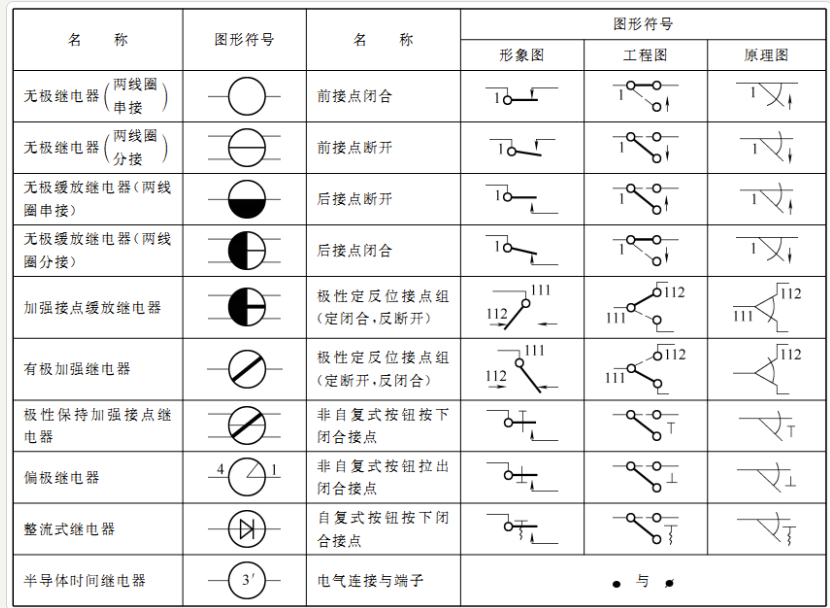

1. 继电器符号：长方形表示线圈，竖线表示接点；常开接点（动合）用开口表示，常闭接点（动断）用实线表示；

2. 开关符号：刀开关、按钮、接触器各有专用符号；

3. 电源符号：直流用+、-标注，交流标注电压等级；

4. 元器件符号：电阻、电容、变压器、熔断器、二极管、晶体管等按国标绘制；

5. 线缆符号：不同芯线用不同线型或编号区分，电缆标注芯数。

二、图纸种类

1. 电路图（原理图）：表示电路逻辑关系，是分析电路工作原理的依据；

2. 配线图（接线图）：表示设备之间实际接线关系，施工和检修用；

3. 布置图：表示设备在车站/机房的布置位置；

4. 电缆径路图：表示电缆走向、芯线分配。

三、识图基本方法

1. 先看标题栏：确认图名、图号、版本；

2. 找电源：从电源出发，沿电路路径跟踪电流走向；

3. 抓关键元件：找继电器线圈和接点，看接点控制谁、线圈由谁控制；

4. 分清主电路与控制电路：主电路走大电流，控制电路实现逻辑；

5. 对照图例：不认识的符号查图例。

四、信号电路识图要点

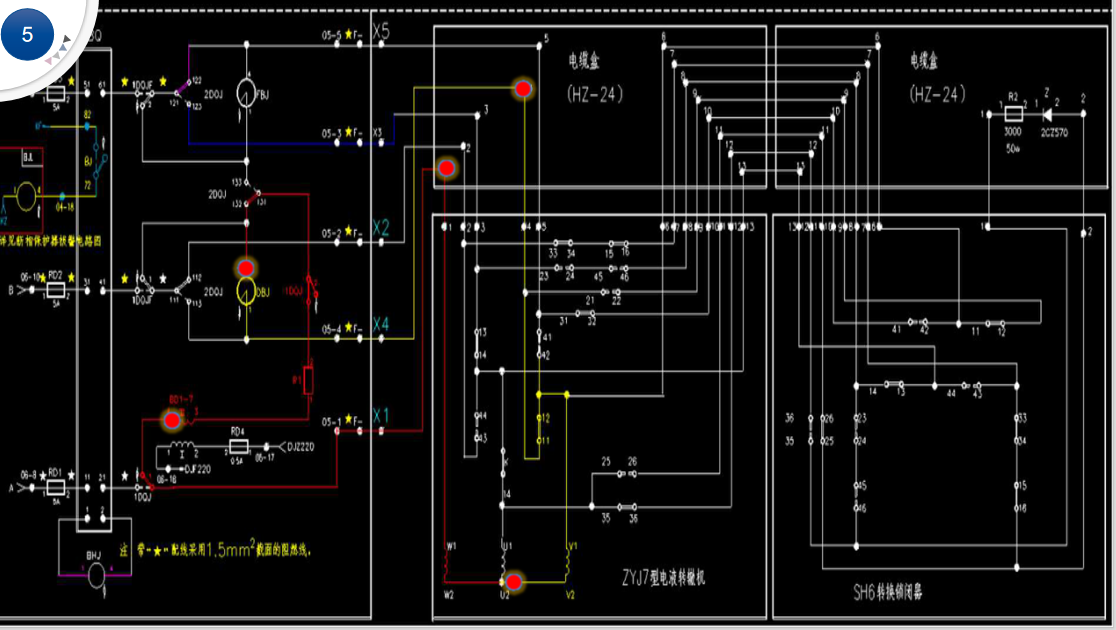

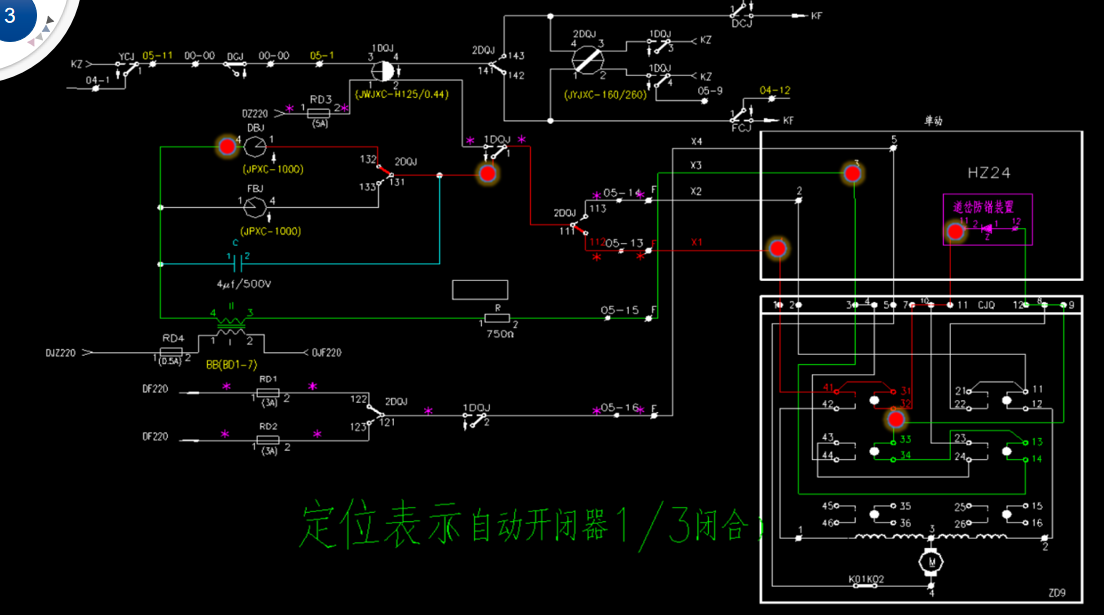

1. 道岔控制电路：动作电路（转辙机转动）+表示电路（位置反映）；

2. 信号点灯电路：灯丝回路、灯丝转换、监督电路；

3. 轨道电路：发送、接收、继电器逻辑。

五、练习建议

识图能力的提升靠多看图、多对照现场。建议先熟悉最常用的 ZD6 道岔控制电路，再逐步扩展到联锁电路。
