一、信号机图形符号（灯位颜色与机构）

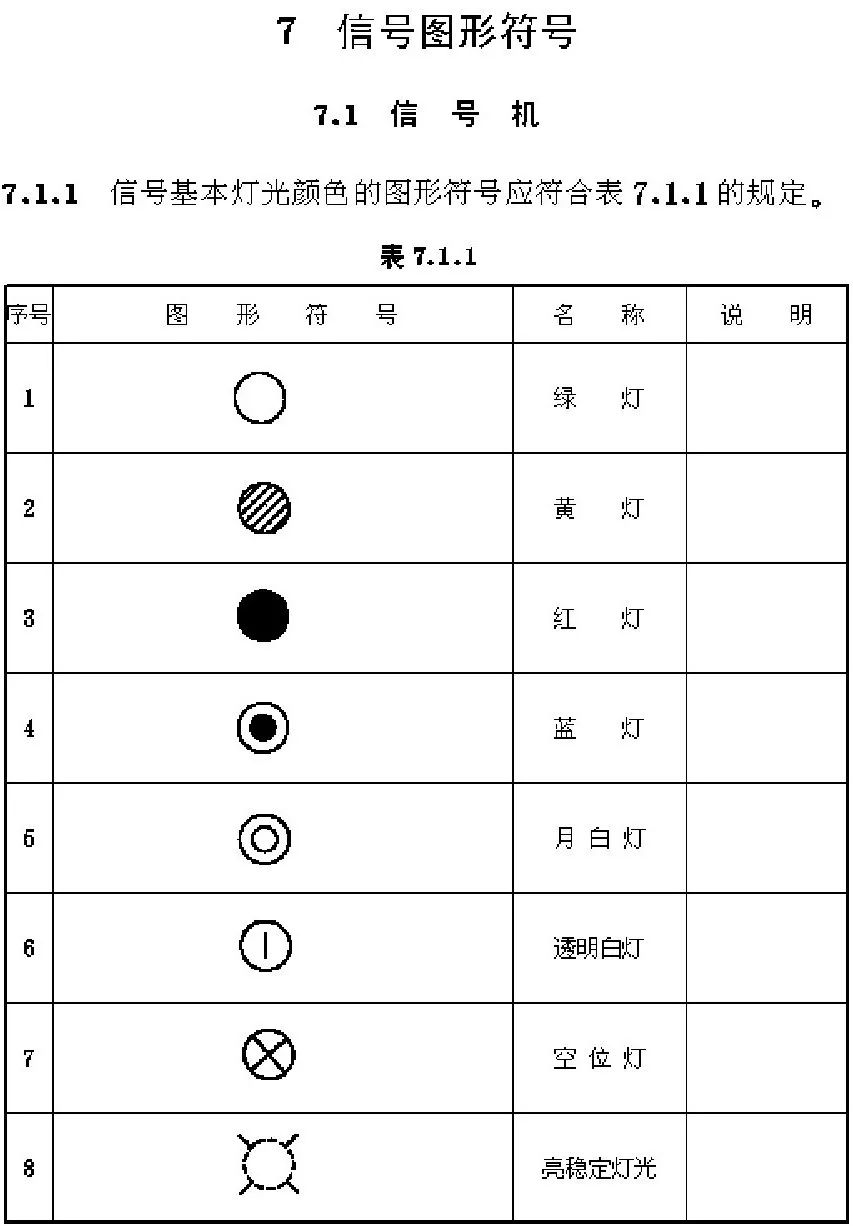

信号机是图纸的核心，灯位颜色和机构形状决定了其含义。根据TB/T 1122-2019《铁路信号符号》，基本灯光颜色符号如下：

灯光颜色 图形符号 说明

绿色 空心圆圈 表示允许按规定速度通过

黄色 带斜线圆圈 表示注意或减速运行

红色 全填充实心圆圈 表示禁止通行，需停车

蓝色 大圆内带全填充小圆 通常用于调车信号机，表示禁止调车

月白色 大圆内带空心小圆 通常用于调车信号机，表示允许调车

空灯位 内部带“×”的圆圈 表示机构位置存在，但未安装点灯装置

信号机类型区分（高柱与矮型）：

高柱信号机：图形符号圆圈外带一条长横线。

矮型信号机：图形符号圆圈外无长横线。

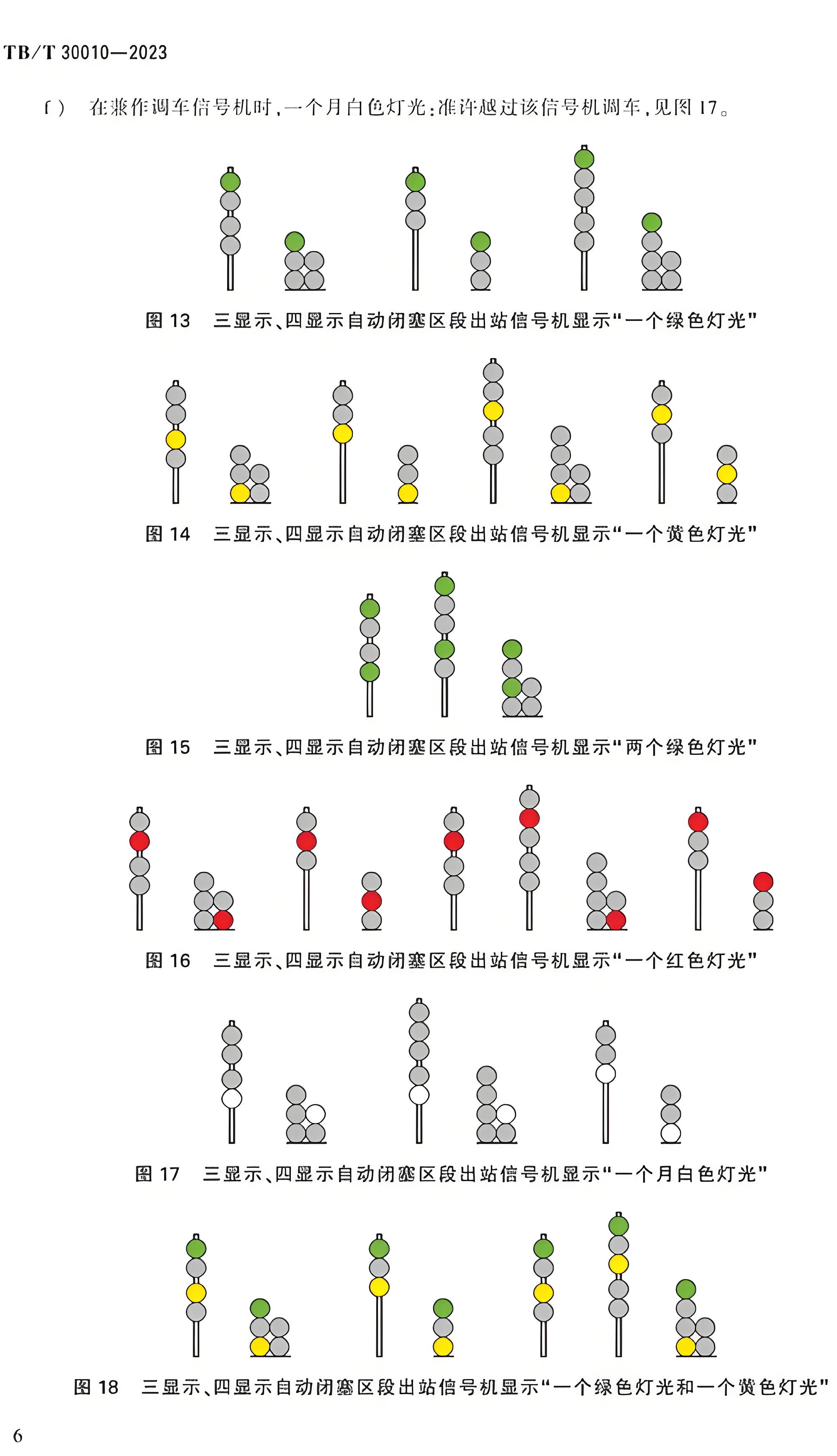

常见信号机图形示例：

类型 图形符号示意 灯位顺序（从上至下） 用途

三灯位信号机 三个圆圈垂直排列 黄色、绿色、红色 进站、通过信号机常用

五灯位信号机 五个圆圈垂直排列 黄、绿、红、黄、白 高速铁路进站信号机

调车信号机 两个圆圈垂直排列 白、蓝 防护调车进路

带容许信号的通过信号机 三灯位下方加一个蓝色小灯 黄、绿、红 + 蓝 自动闭塞区段，遇红灯可限速通过

二、主要设备文字符号

文字符号多由汉语拼音首字母组成，遵循TB/T 1122-2019标准，用于标注设备名称。

分类 符号 名称 说明

信号机 S 上行进站信号机 面向北京方向为上行，用“S”表示

X 下行进站信号机 背向北京方向为下行，用“X”表示

D 调车信号机 编号为“D+数字”，如D9

S₁, X₃ 出站信号机 “S/X”+股道号，如S₁为上行1股道出站

道岔 1, 3, 5 道岔编号 下行咽喉为单数，上行咽喉为双数，由外向内编号

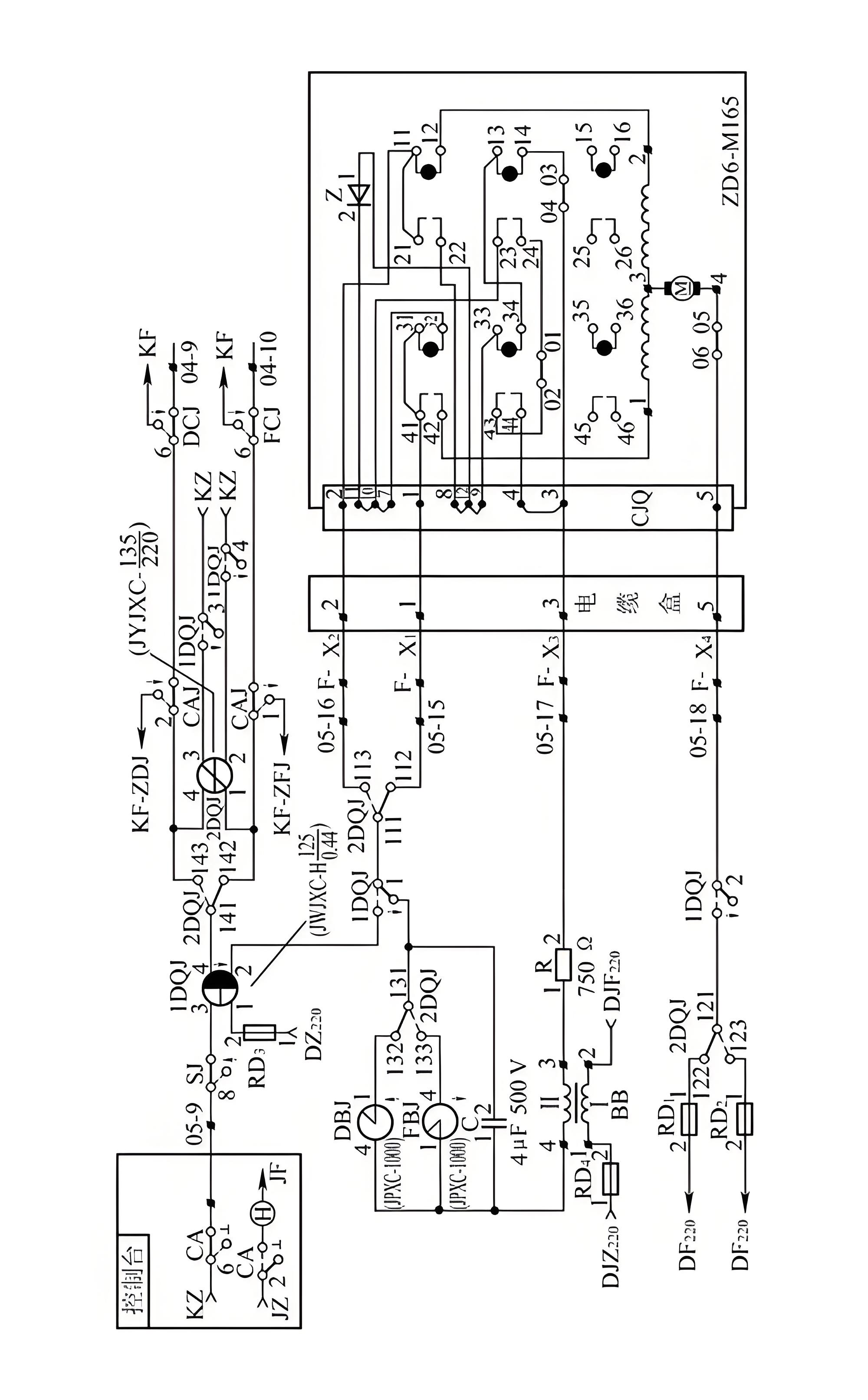

DBJ 道岔定位表示继电器 确认道岔开通直股（定位）

FBJ 道岔反位表示继电器 确认道岔开通弯股（反位）

轨道电路 DG 道岔区段 如“3DG”表示3号道岔区段

WG 无岔区段 如“1WG”

GJ 轨道继电器 检查轨道区段是否空闲

DGJ 道岔区段轨道继电器 专门用于道岔区段

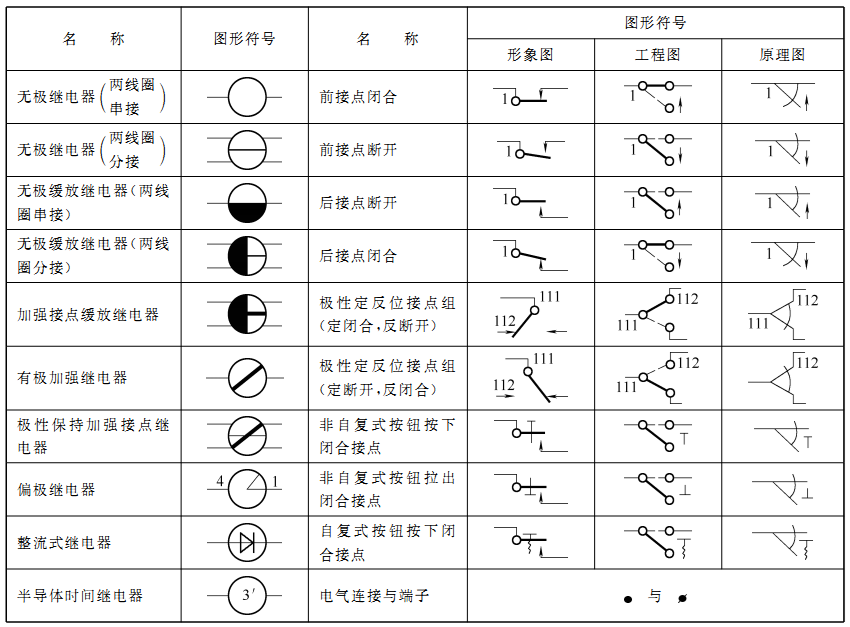

继电器 AJ 按钮继电器 按下按钮后励磁

XJ 信号继电器 信号开放后励磁

LXJ 列车信号继电器 控制列车信号机

SJ 锁闭继电器 进路锁闭后励磁

三、图纸核心要素的颜色与标识

在数字化图纸中，颜色承载特定含义，便于快速识别设备类别 ：

设备类别 标准色标 设计意图

信号机 品红/亮红 突出视觉引导，区分进站/出站信号

轨道电路 青色/蓝色 界定联锁控制区间，区分绝缘接头位置

转辙机 黄色/橙色 标识道岔控制点，区分电动/手动

电缆路由 绿色/深蓝 区分强电与弱电，避免电磁干扰

联锁边界 紫色/虚线 界定电子联锁控制的地理范围

识图口诀速记：

道岔编号：下奇上偶，由外向内，双动连续。

信号机命名：进站S/X，出站加股道，调车D+号，下奇上偶。

轨道区段：道岔区段+DG，无岔区段+WG，股道直接编号。

四、注意图纸规范

标准依据：当前最新标准为 TB/T 1122-2019，它整合了原TB/T 1023-1992（文字符号）和TB/T 1122-1992（图形符号），自2020年2月1日起实施 。

符号一致性：同一张图纸内，相同元器件的图形符号应保持一致，不得混用标准形和简化形 。

旋转规则：图形符号可根据图面布置需要旋转90°或180°，但不得将文字和指示方向的符号倒置 。

以上是铁路信号图纸中核心符号的配套展示，希望能帮助你更好地理解和使用。
