道岔控制电路图是信号工必会的图纸，很多新手看到密密麻麻的接点和配线就头疼。掌握「三步法」，读图效率翻倍。

一、第一步：找电源，定回路

1. 任何电路图先找电源：直流电路找正负极（KZ/KF），交流电路找相线；

2. 从电源出发，沿线路跟踪到负载（继电器线圈、电机），一条回路一条回路地走；

3. 信号电路的特点：所有功能都是「继电器线圈吸起→接点动作→控制下级」的链条。

二、第二步：抓继电器，理逻辑

1. 图纸上每个继电器都有代号（如 1DQJ、2DQJ、DBJ、FBJ），记住它们的功能；

2. 看继电器线圈由谁控制（前面接点），看它的接点控制谁（后面负载）；

3. 道岔电路的关键继电器：

- 1DQJ（道岔启动继电器）：第一级启动；

- 2DQJ（道岔转换继电器）：决定电机正反转方向；

- DBJ/FBJ（定位/反位表示继电器）：反映道岔位置。

三、第三步：分电路，抓重点

1. 道岔电路分动作电路和表示电路两大块，分开看：

- 动作电路：1DQJ吸起 → 2DQJ转极 → 电机转动 → 道岔转换；

- 表示电路：道岔到位 → 自动开闭器接点接通 → DBJ/FBJ吸起 → 表示灯亮；

2. 注意接点符号：常开接点（动合）和常闭接点（动断）要分清楚；

3. 对照配线图：原理图看懂逻辑后，再到配线图找具体端子。

四、练习建议

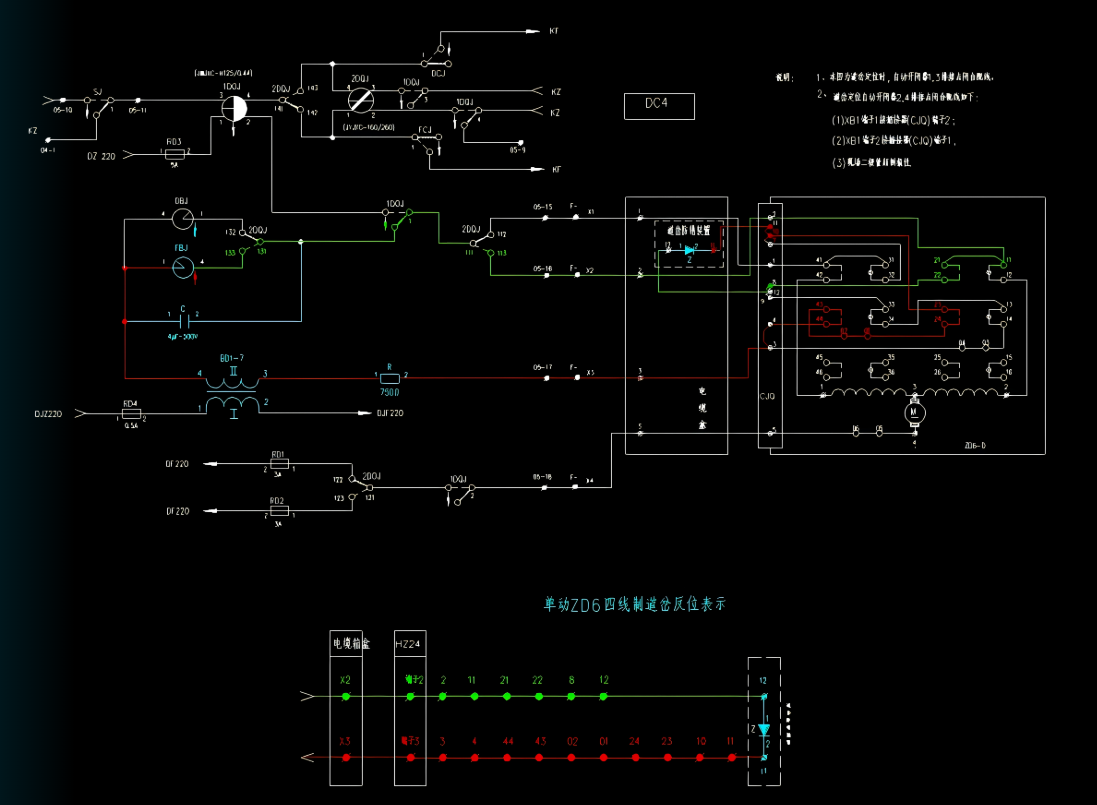

先精读一张 ZD6 道岔控制电路图（从电源到电机走一遍），再扩展到表示电路，最后对照现场实物。看懂一张图，其他图就触类旁通了。
